인터랙티브 교수ㆍ학습 웹 앱의 디자인 1
인터랙티브 및 지리공간 시각화


이상일(서울대학교 지리교육과 교수)

2026-01-08

인터랙티브 시각화

Quarto/R 기반의 웹 앱 개발 프레임워크

동적ㆍ반응형 시각화의 구현

  • 역동성과 상호작용성이 부가된 시각화

  • 구현 방식

    • 임베딩(embedding): 외부 콘텐츠 삽입

    • 동적ㆍ반응형 내용 요소의 직접 제작

옵션 1: 임베딩

  • 개념

    • 외부 웹 사이트/앱의 콘텐츠를 현재 웹 사이트/앱 안에 삽입하여 보여주는 기법

    • HTML의 iframe 태그 활용

    • 별도의 페이지 전환 없이 다른 서비스나 시각화 결과를 한 웹 앱에 통합

    • 일부 사이트는 임베딩 불가능

  • 대상

    • 동적ㆍ반응형 시각화 웹 사이트/앱

    • 상호작용형 교육ㆍ협업 도구: Padlet, Mentimeter, Google Forms 등

    • 동영상: YouTube

옵션 2: 직접 제작

  • R 패키지 활용

    • 동적ㆍ반응형 내용 요소 제작을 지원하는 R 자체 패키지

    • gganimate, ggiraph

  • R 래퍼 패키지 활용

    • JS 라이브러리와의 가교

    • DT, plotly

  • 결합

    • R 패키지로 제작한 정적 콘텐츠를 R 래퍼 패키지를 통해 동적ㆍ반응형 콘텐츠로 전환

    • ggplot2 + plotly

임베딩: 사례 1

<iframe src="https://kosis.kr/edu/share.do?shareID=S0500_16"
loading="lazy" style="width: 100%; height: 400px; border:
0px none;" allow="web-share; clipboard-write"></iframe>

임베딩: 사례 2

<iframe src="https://ourworldindata.org/explorers/population-and-demography?indicator=Fertility+rate&Sex=Both+sexes&Age=Total&Projection+scenario=Medium&country=Asia+%28UN%29~Europe+%28UN%29~Africa+%28UN%29~Oceania+%28UN%29~Northern+America+%28UN%29~Latin+America+and+the+Caribbean+%28UN%29~OWID_WRL~KOR&tab=chart&hideControls=true" loading="lazy" style="width: 70%; height: 600px; border: 0px none;" allow="web-share; clipboard-write"></iframe>

테이블: 개요

  • 테이블 역시 시각화의 일부

    • 데이터 변형 및 요약을 거친 정적 테이블

    • 시각성이 가미된 정적 테이블

    • 인터랙티브 테이블

  • 테이블 디자인 원칙(핸즈온 데이터 시각화, 2022)

    • 열 제목을 데이터 상단에 눈에 띄게 만들어라.

    • 밝은 음영을 사용해 열이나 행을 구분하라.

    • 읽기 쉽도록 텍스트는 왼쪽 정렬하고 숫자는 오른쪽 정렬하라.

    • 레이블을 첫 번째 행에만 배치하여 중복을 피하라.

    • 테이터를 그룹화 및 정렬하여 의미 있는 패턴을 강조하라.

테이블: 도구의 분류

https://r-graph-gallery.com/table.html

테이블: gt 패키지

https://gt.rstudio.com/

테이블: gt 패키지

https://gt.rstudio.com/

테이블: gt 패키지

https://towardsdatascience.com/exploring-the-gt-grammar-of-tables-package-in-r-7fff9d0b40cd

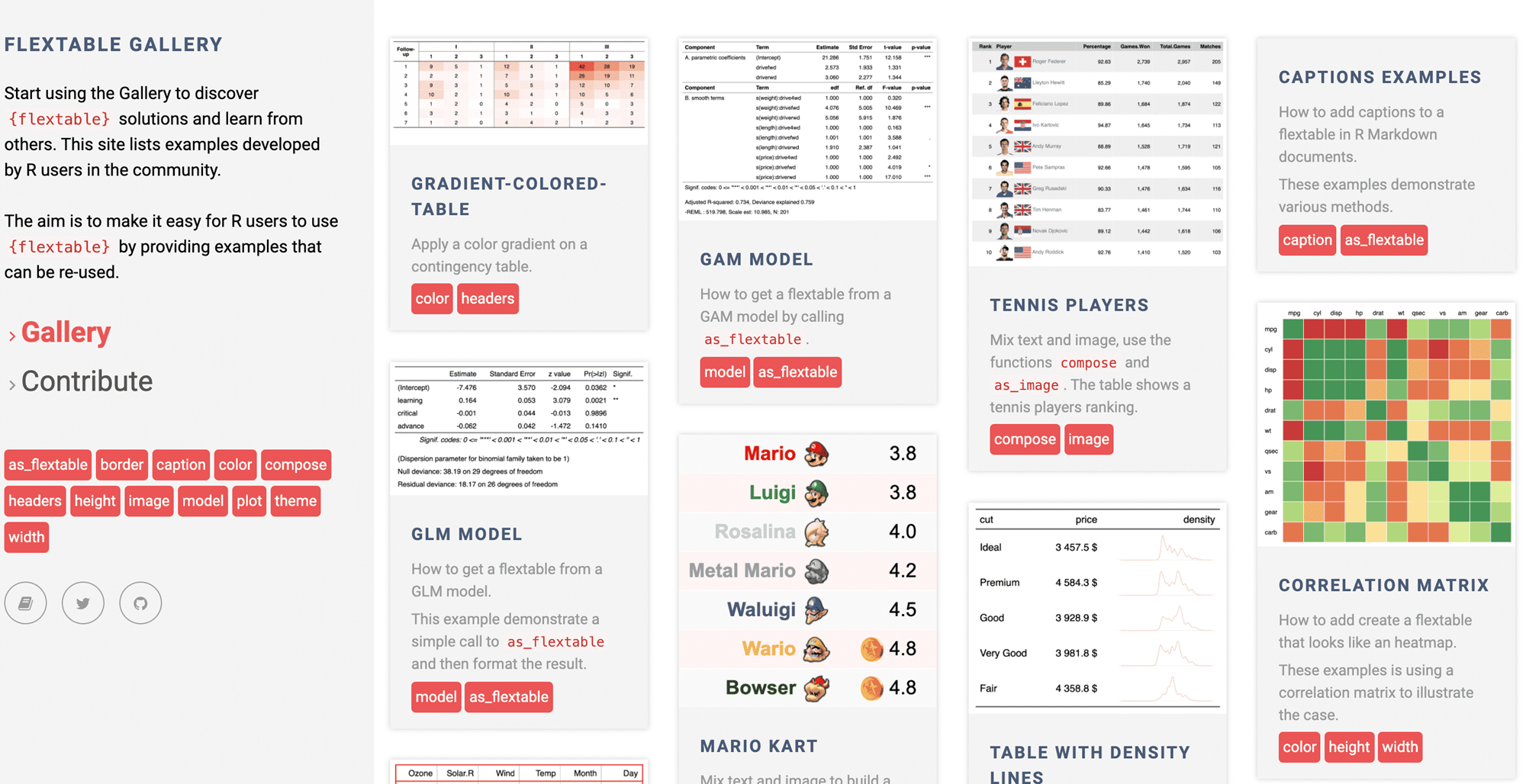

테이블: flextable패키지

https://twitter.com/DavidGohel/status/1376892794627883016/photo/1

테이블: 인터랙티브 테이블

JS 라이브러리 R 래퍼 패키지
DataTables DT
Tanstack Table reactable

테이블: 래퍼 패키지 DT

https://datatables.net/

테이블: 래퍼 패키지 DT

  • Pagination: 페이지 이동 기능

  • Instant search: 즉각적 검색 기능(Search에 타이핑하기 시작하면 즉각적으로 검색 결과 보여줌)

  • Ordering/sorging: 컬럼 정렬 기능

  • Multi-column ordering: 다중 컬럼 정렬 기능(컬럼 하나를 선택한 후 ctrl을 누른 상태에서 다른 컬럼을 선택)

  • Filtering: 값 추림 기능

  • Editable: 셀 값 수정 기능

  • Buttons: 셀 숨기기 기능, CSV, PDF, XLSX 등의 확장자로 내보내기 등을 수행하는 버튼 생성 기능

테이블: 래퍼 패키지 DT

gapminder |>
  datatable(
    filter = "top",
    extensions = "Buttons",
    options = list(
      pageLength = 5,
      autoWidth = TRUE,
      dom = "Bfrtip",
      buttons = c("copy", "excel", "pdf", "print")
    )
  )

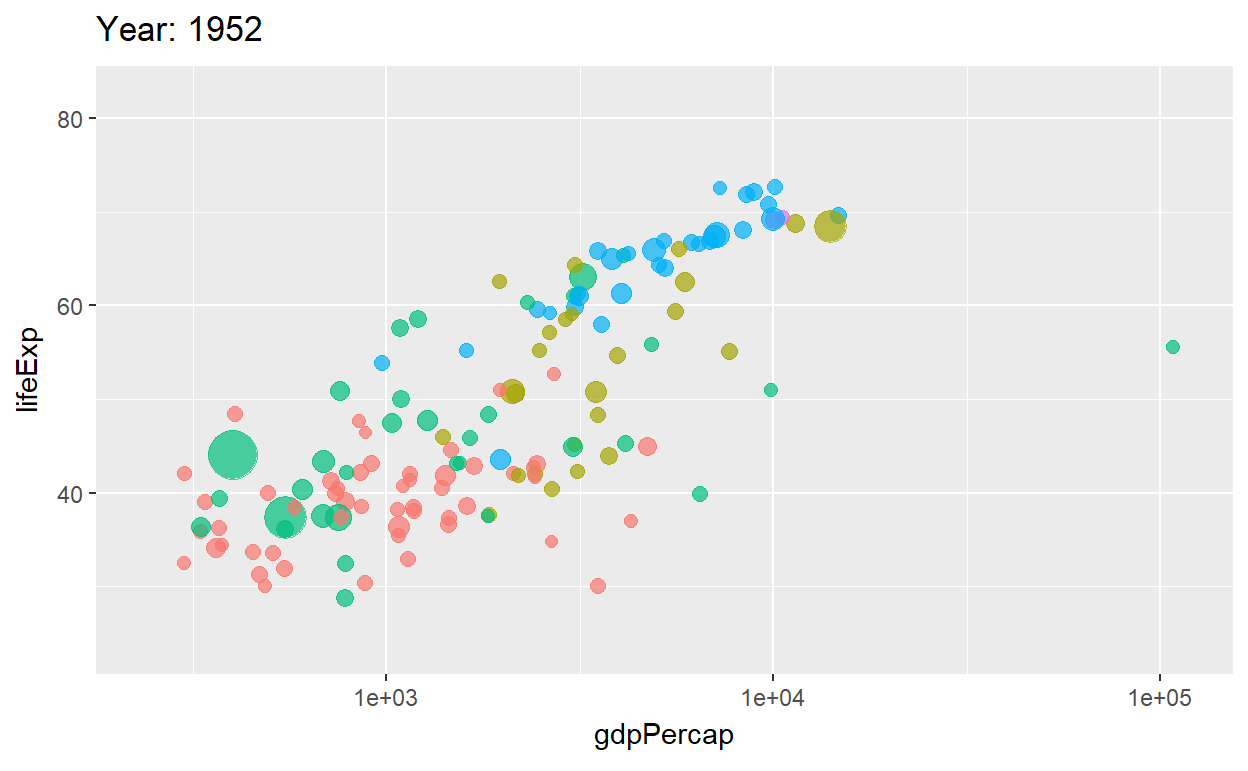

차트: gganimate패키지

library(gganimate)
P <- gapminder |>
  ggplot(aes(x = gdpPercap, y = lifeExp, size = pop, color = continent)) +
  geom_point(show.legend = FALSE, alpha = 0.7) +
  scale_x_log10() +
  scale_size(range = c(2, 12))
P + transition_time(year) +
  labs(title = "Year: {frame_time}")

차트: ggiraph 패키지

차트: ggiraph 패키지

library(tidyverse)
library(ggiraph)
data <- mtcars |> rownames_to_column(var = "carname")
gg_point <- ggplot(data = data) +
  geom_point_interactive(
    aes(x = wt, y = qsec, color = disp,
        tooltip = carname, data_id = carname)
  ) +
  theme_minimal()
girafe(ggobj = gg_point)

차트: 래퍼 패키지 활용

JS 라이브러리 R 래퍼 패키지
Plotly plotly
D3 r2d3
Highcharts highcharter
ECharts echarts4r, echarty
dygraphs dygraphs
Google Charts googleVis
Chart.js chartjs
three.js r3js

차트: plotly 패키지

https://plotly.com/

차트: plotly 패키지

library(plotly)
gapminder |>
  filter(year == 2007) |>
  plot_ly(
    x = ~gdpPercap,
    y = ~lifeExp,
    color = ~continent,
    text = ~paste(
      "Country: ", country,
      "<br>GDP per capita: ", gdpPercap,
      "<br>Life Expectancy at Birth:", lifeExp
    )
  )

차트: plotly 패키지

gapminder |>
  plot_ly(
    x = ~log10(gdpPercap),
    y = ~lifeExp,
    text = ~paste(
      "Country: ", country,
      "<br>GDP per capita: ", gdpPercap,
      "<br>Life Expectancy at Birth:", lifeExp
    )
  ) |>
  add_markers(
    color = ~continent,
    size = ~pop,
    frame = ~year,
    marker = list(sizeref = 0.2, sizemode = "area")
  )

차트: plotly 패키지의 ggplotly() 함수

P <- gapminder |>
  filter(year == 2007) |>
  ggplot(aes(x = gdpPercap, y = lifeExp, color = continent)) +
  geom_point() +
  scale_color_brewer(palette = "Set2") +
  theme_minimal()
ggplotly(P)

차트: echarts4r 패키지

library(tidyverse)
library(echarts4r)
my_data <- read_rds("D:/My R/Population Geography/wpp_2024.rds")
data_sel <- my_data |>
  filter(
    type == "Subregion" | region_name == "Northern America",
    year == 2025
  )
data_sel |>
  arrange(median_age) |>
  mutate(
    median_age = round(median_age, digits = 1)
  ) |>
  group_by(Region_NM) |>
  e_charts(region_name, width = "100%", height = "800px") |>
  e_bar(serie = median_age, stack = "grp") |>
  e_color() |>
  e_flip_coords() |>
  e_x_axis(name = "Median Age") |>
  e_tooltip() |>
  e_legend()

지리공간적 시각화

사례: 전 세계 인구 분포 지도

사례: 전 세계 인구 분포 지도

  • 데이터 레이어

    • 국가 경계, 호수, 그래티큘: 벡터(vector) 데이터

    • 인구밀도, 수심: 래스터(raster) 데이터

  • 데이터 원천

  • 투영법: 로빈슨 도법(Robinson projection)

    • CRS (coordinate reference system, 좌표참조계)

  • 지도화 기법: 컬러, 범례, 주기 표기 등

사례: 전 세계 인구 분포 지도

https://r-spatial.github.io/sf/

https://rspatial.github.io/terra/

사례: 전 세계 인구 분포 지도

https://ggplot2.tidyverse.org/



https://r-tmap.github.io/tmap/

지리공간적 데이터의 종류

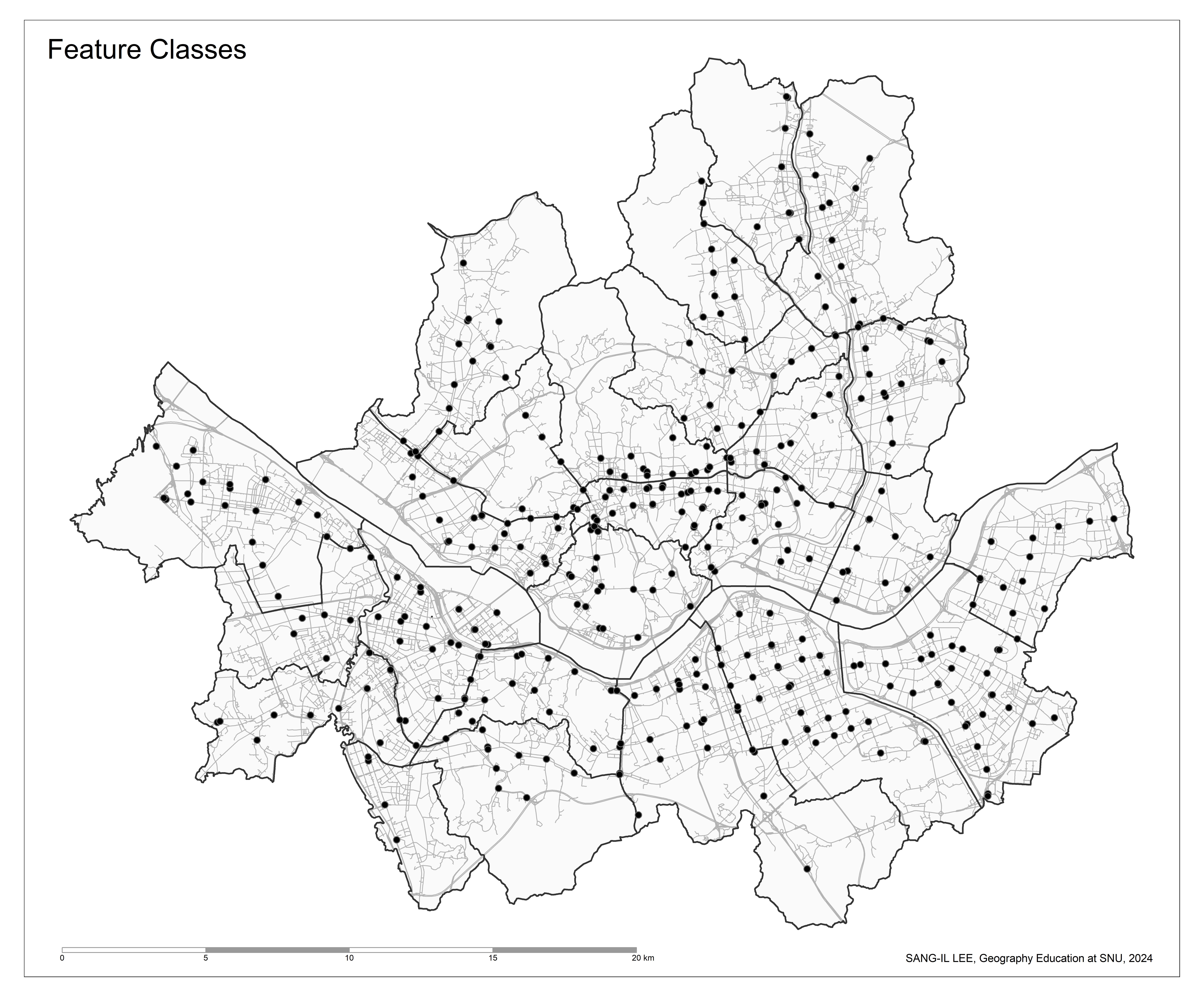

  • 벡터(vector) 데이터

    • 포인트, 라인, 폴리곤

    • 형상 데이터 + 속성 데이터

  • 래스터(raster) 데이터

    • 그리드 셀(grid cell)

    • 일체형

지리공간적 데이터의 종류

지리공간적 데이터의 종류

벡터 데이터

  • 벡터 데이터: 형상 데이터 + 속성 데이터

  • 형상 데이터

    • 지리공간적 객체 자체에 대한 데이터

    • 포인트(점), 라인(선), 폴리곤(면)으로 구분

    • 버텍스(vertex)의 좌표값

  • 속성 데이터

    • 지리공간적 객체가 보유한 속성

    • 기존 일반 데이터와 동일

벡터 데이터

  • 형상 데이터: 셰이프 파일(shape file) (ESRI사)

    • sigungu.shp: 버텍스의 좌표값이 포함된 핵심 파일

    • sigungu.shx: 공간적 인덱싱 파일

    • sigungu.dbf: 기본 속성 파일

    • sigungu.prj: 투영 정보 파일

  • 특수한 패키지 필요: sf 패키지

벡터 데이터: sf 패키지

https://allisonhorst.com/r-packages-functions

벡터 데이터: sf 패키지

구분 함수
읽고 쓰기 st_read(), st_write(), read_sf(), write_sf()
투영 관련 st_crs(), st_transform()
기하 측정 st_area(), st_length(), st_perimeter(), st_distance()
기하 변형 st_centroid(), st_buffer(), st_boundary(), st_simplify()
기하 생성 st_point(), st_voronoi() , st_convex_hull(), st_make_grid()
기하 검토 st_is_valid(), st_make_valid()
기하 중첩 st_filter(), st_intersection(), st_union(), st_crop()
기타 st_coordinates(), st_cast(), st_as_sf(), st_graticule(), st_join()

벡터 데이터: sf 패키지

library(tidyverse)
library(sf)
sigungu_shp <- st_read("sigungu.shp", options = "ENCODING=CP949")
sigungu_shp
Simple feature collection with 229 features and 9 fields
Geometry type: MULTIPOLYGON
Dimension:     XY
Bounding box:  xmin: 746255.1 ymin: 1458982 xmax: 1387941 ymax: 2068161
Projected CRS: KGD2002 / Unified CS
First 10 features:
   SGG1_CD SD_CD      SD_NM SG1_CD     SG1_NM  SGG1_NM            SGG1_FNM
1    11010    11 서울특별시     11 서울특별시   종로구   서울특별시 종로구
2    11020    11 서울특별시     11 서울특별시     중구     서울특별시 중구
3    11030    11 서울특별시     11 서울특별시   용산구   서울특별시 용산구
4    11040    11 서울특별시     11 서울특별시   성동구   서울특별시 성동구
5    11050    11 서울특별시     11 서울특별시   광진구   서울특별시 광진구
6    11060    11 서울특별시     11 서울특별시 동대문구 서울특별시 동대문구
7    11070    11 서울특별시     11 서울특별시   중랑구   서울특별시 중랑구
8    11080    11 서울특별시     11 서울특별시   성북구   서울특별시 성북구
9    11090    11 서울특별시     11 서울특별시   강북구   서울특별시 강북구
10   11100    11 서울특별시     11 서울특별시   도봉구   서울특별시 도봉구
          Eng_NM   Chn_NM                       geometry
1      Jongno-gu   鐘路區 MULTIPOLYGON (((951756.1 19...
2        Jung-gu     中區 MULTIPOLYGON (((955244.1 19...
3     Yongsan-gu   龍山區 MULTIPOLYGON (((952446.3 19...
4   Seongdong-gu   城東區 MULTIPOLYGON (((957375.8 19...
5    Gwangjin-gu   廣津區 MULTIPOLYGON (((962216.2 19...
6  Dongdaemun-gu 東大門區 MULTIPOLYGON (((959605.5 19...
7    Jungnang-gu   中浪區 MULTIPOLYGON (((962496.9 19...
8    Seongbuk-gu   城北區 MULTIPOLYGON (((956780.3 19...
9     Gangbuk-gu   江北區 MULTIPOLYGON (((956574.1 19...
10     Dobong-gu   道峰區 MULTIPOLYGON (((958126.2 19...

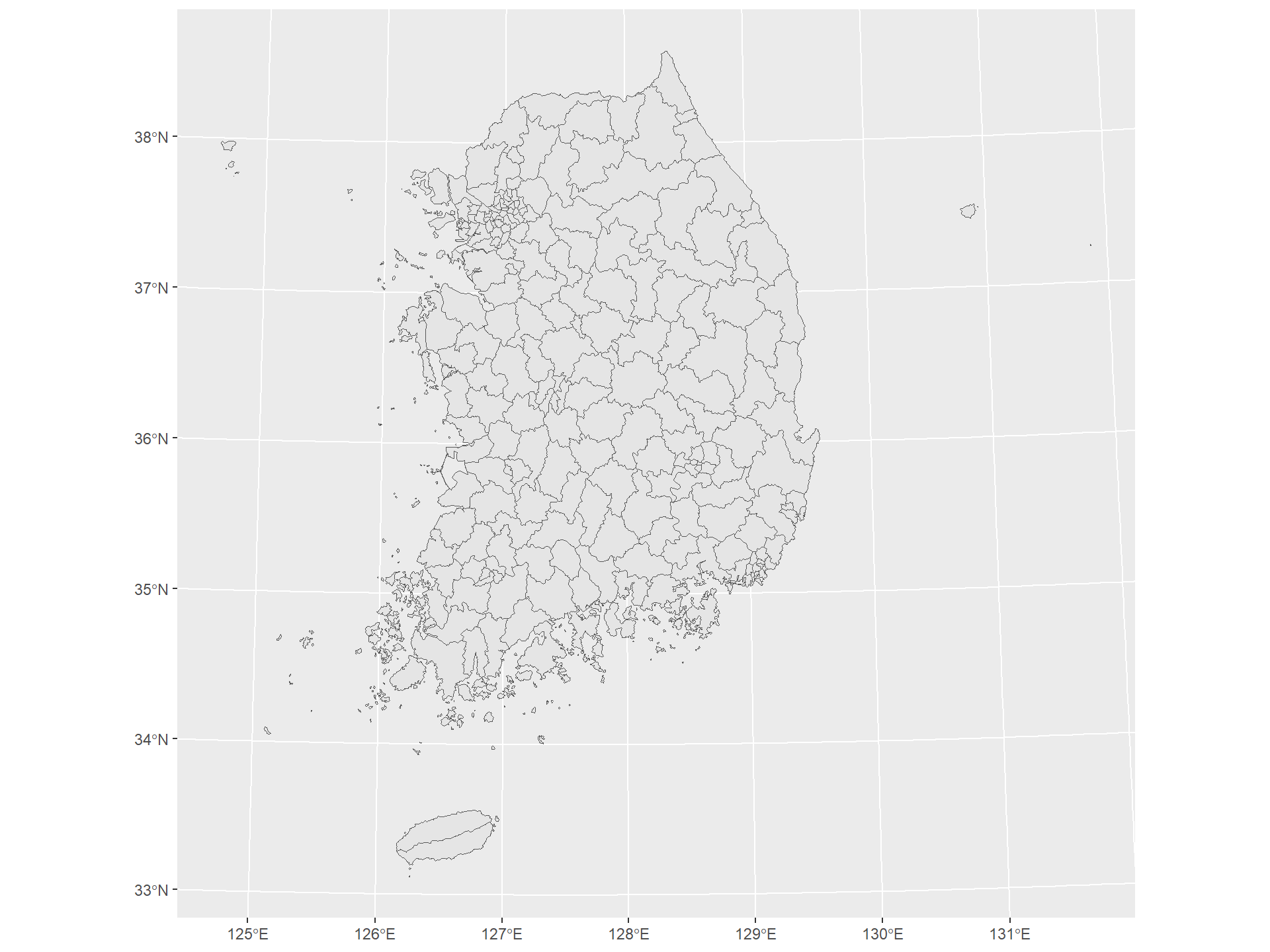

ggplot() + geom_sf(data = sigungu_shp)

벡터 데이터

  • 속성 데이터

    • csv 파일: readr 패키지의 read_csv() 함수

    • 엑셀 파일: readxl 패키지의 read_excel() 함수

    • Open API를 통해 수집: tibble 객체

  • 형상 데이터와 속성 데이터의 결합: dplyr 패키지의 left_join() 함수

    • 왼편: 형상 데이터

    • 오른편: 속성 데이터

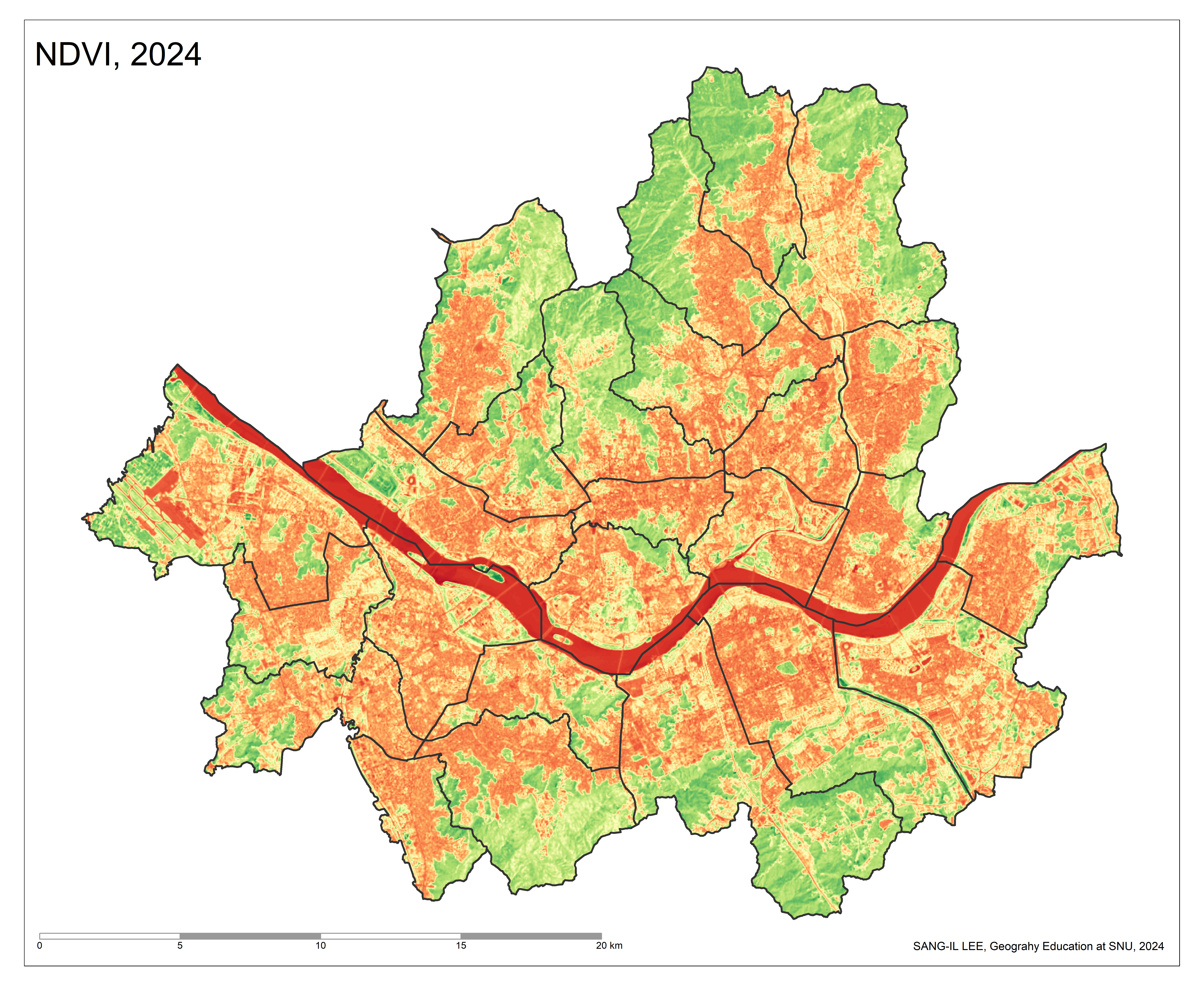

래스터 데이터

  • 데이터 형식

    • TIFF 혹은 GeoTIFF

  • 패키지: terra 패키지

    • 불러오기: rast()

    • 변환하기: project(), mosaic(), crop()

    • 계산하기: global(), focal(), zonal()

    • 수 많은 다른 함수들

CRS

https://datacarpentry.github.io/organization-geospatial/03-crs.html

CRS: 정의

  • 좌표참조계 Coordinate Reference System

  • 모든 지리공간데이터는 특정한 좌표참조계에 의거해 제작되며 이러한 좌표참조계는 매우 다양함

    • 준거타원체

    • 투영법(map projection)

    • 투영 파라미터: 투영축, 투영격, 중앙경선, 가상원점 등

  • 지리공간데이터의 SRID(Spatial Reference System Identifiers, 공간참조계식별자)

  • sf 패키지: st_crs() 함수

CRS: 방식

  • PROJ 정형문자열

    • https://proj.org/en/9.4/
    • 준거타원체, 투영법, 투영 파라미터를 + 기호로 연결해 작성한 문자열
    • UTM-K
      • +proj=tmerc +lat_0=38 +lon_0=127.5 +k=0.9996 +x_0=1000000 +y_0=2000000 +ellps=GRS80 +units=m

  • EPSG 숫자코드

    • https://epsg.io/
    • 모든 CRS에 1024~32767 사이의 고유 숫자를 부여
    • UTM-K
      • EPSG: 5179

CRS: PROJ 정형문자열

  • 세계지도를 위한 주요 투영법의 PROJ 별명(alias)
투영법 PROJ 파라미터
정적원통 도법 Equal Area Cylindrical +proj=cea
컴펙트 밀러 도법 Compact Miller +proj=comill
에케르트 IV 도법 Eckert IV +proj=eck4
정거원통 도법 Equidistant Cylindrical +proj=eqc
구드 도법 Goode Homolosine +proj=goode
단열형 구드 도법 Interrupted Goode Homolosine +proj=igh
메르카토르 도법 Mercator +proj=merc
몰바이데 도법 Mollweide +proj=moll
로빈슨 도법 Robinson +proj=robin
시뉴소이드 도법 Sinusoidal +proj=sinu
빈켈트리펠 도법 Winkel Tripel +proj=wintri

CRS: EPSG 숫자코드

  • 널리 사용되는 CRS의 EPSG
적용 스케일 EPSG 숫자코드 설명
전세계 EPSG:4326 WGS84, 측지좌표계, GPS에 사용
EPSG:3857 웹 메르카토르 도법, 구글 맵스, 오픈스트리트맵에서 사용
EPSG:7789 ITRF2014
미국 EPSG:2163 알베르스 정적원추 도법
유럽 EPSG:3035 람베르트 정적방위 도법
우리나라 EPSG:5179 UTM-K
EPSG:5185 서부원점
EPSG:5186 중부원점
EPSG:5187 동부원점
EPSG:5188 동해원점

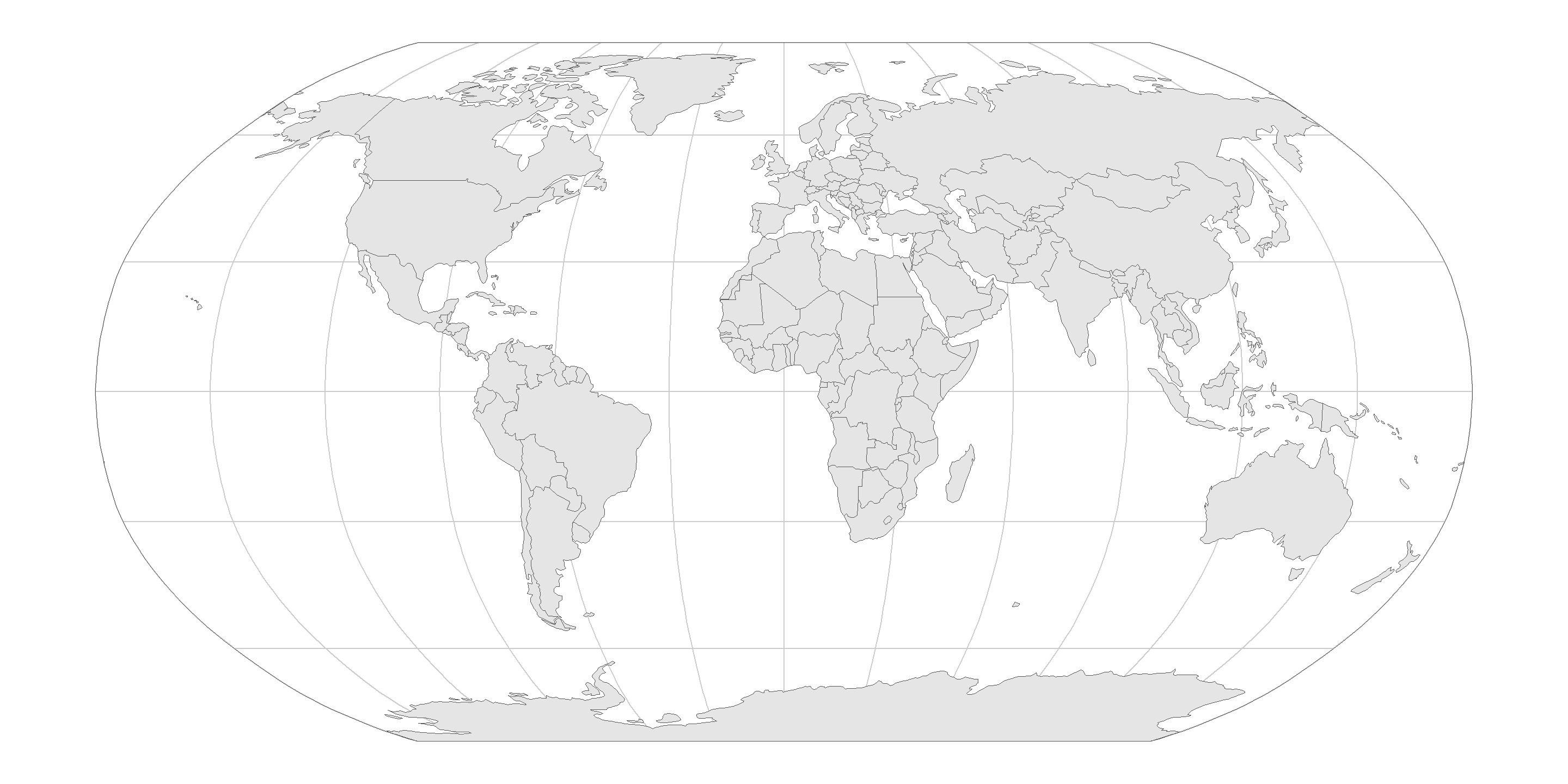

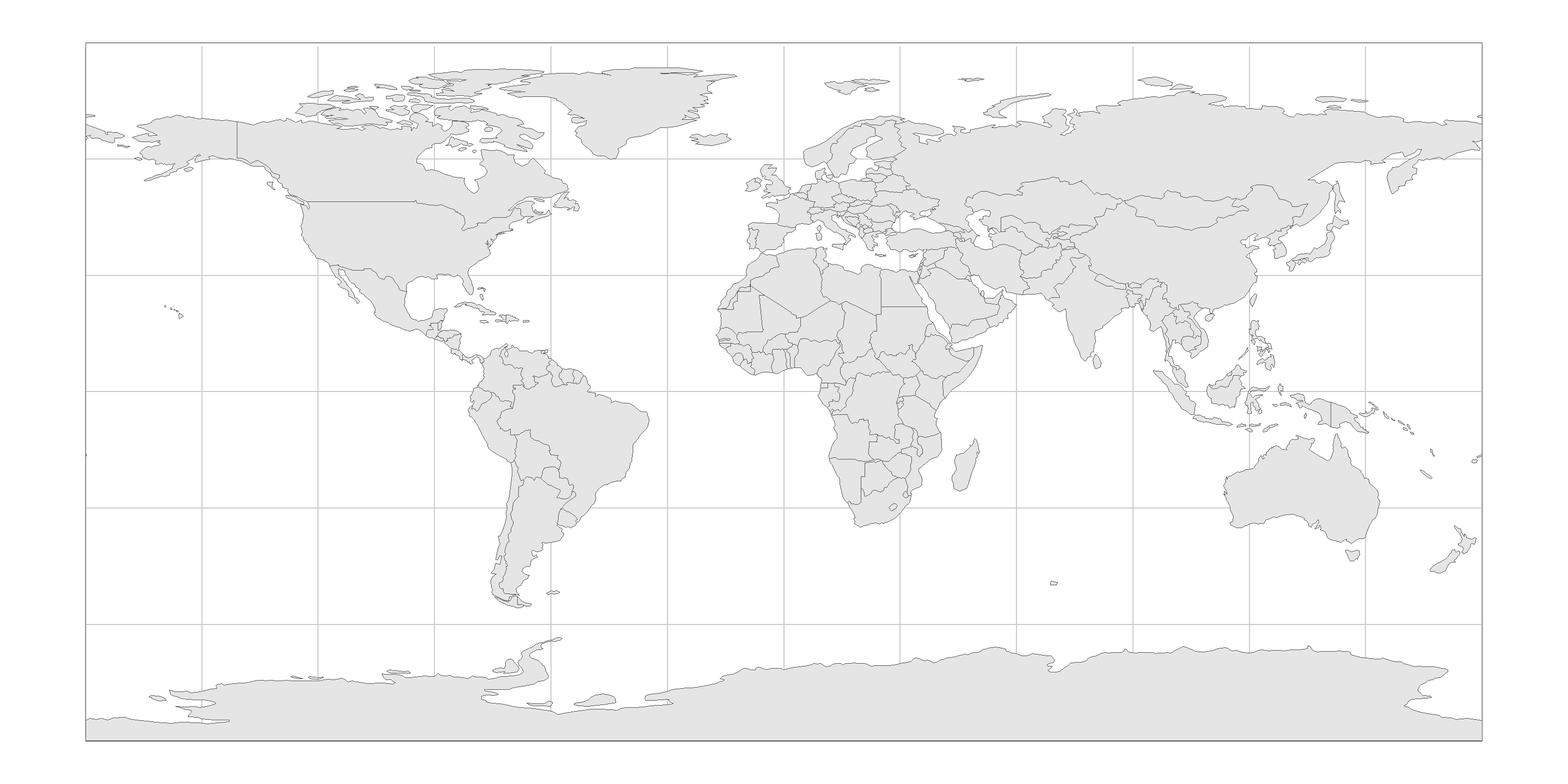

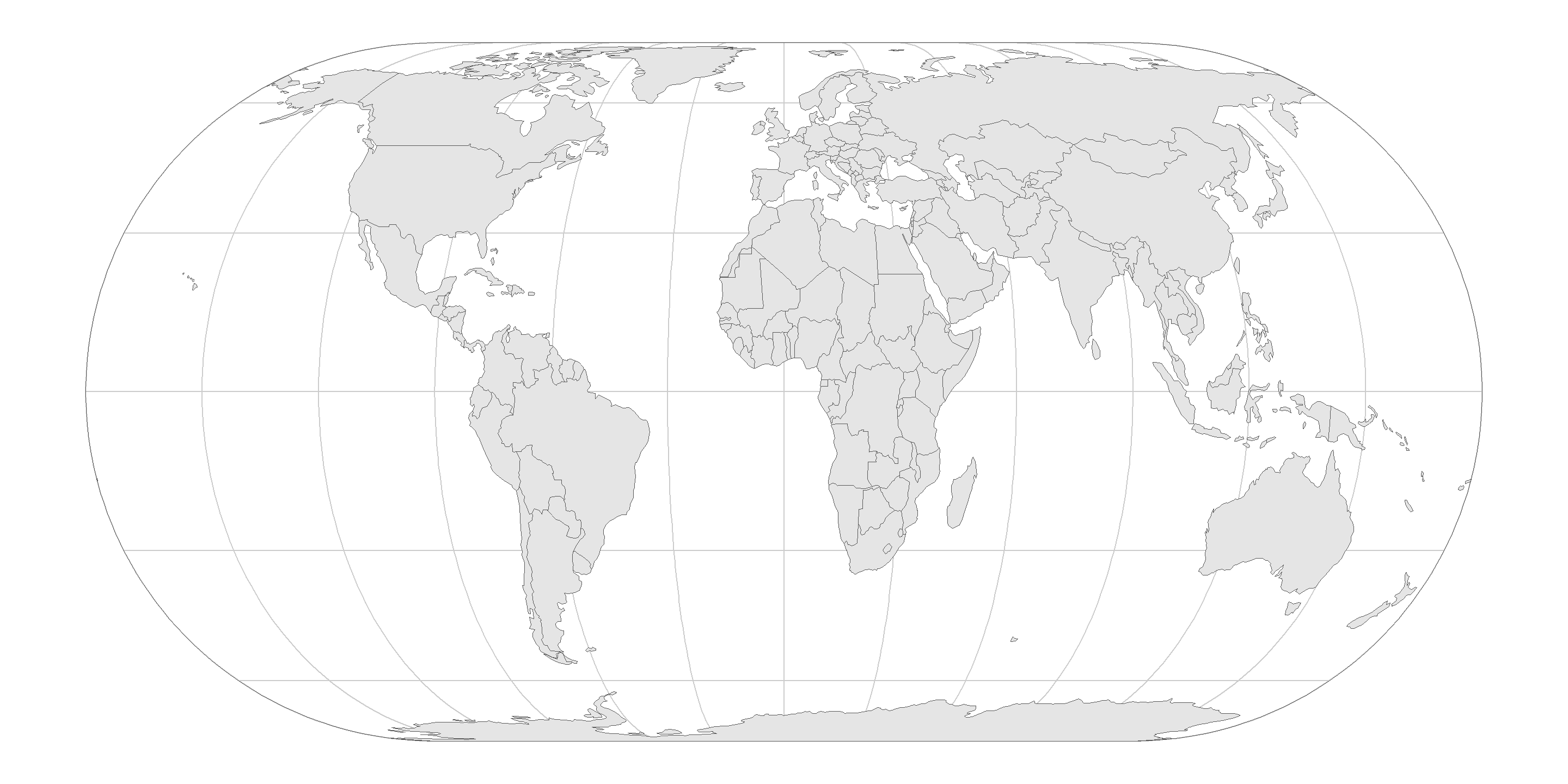

CRS: 세계지도에 적용

지리공간적 시각화: 정적 vs. 동적

정적 지도: 코로플레스 맵

정적 지도: 두 가지 관점

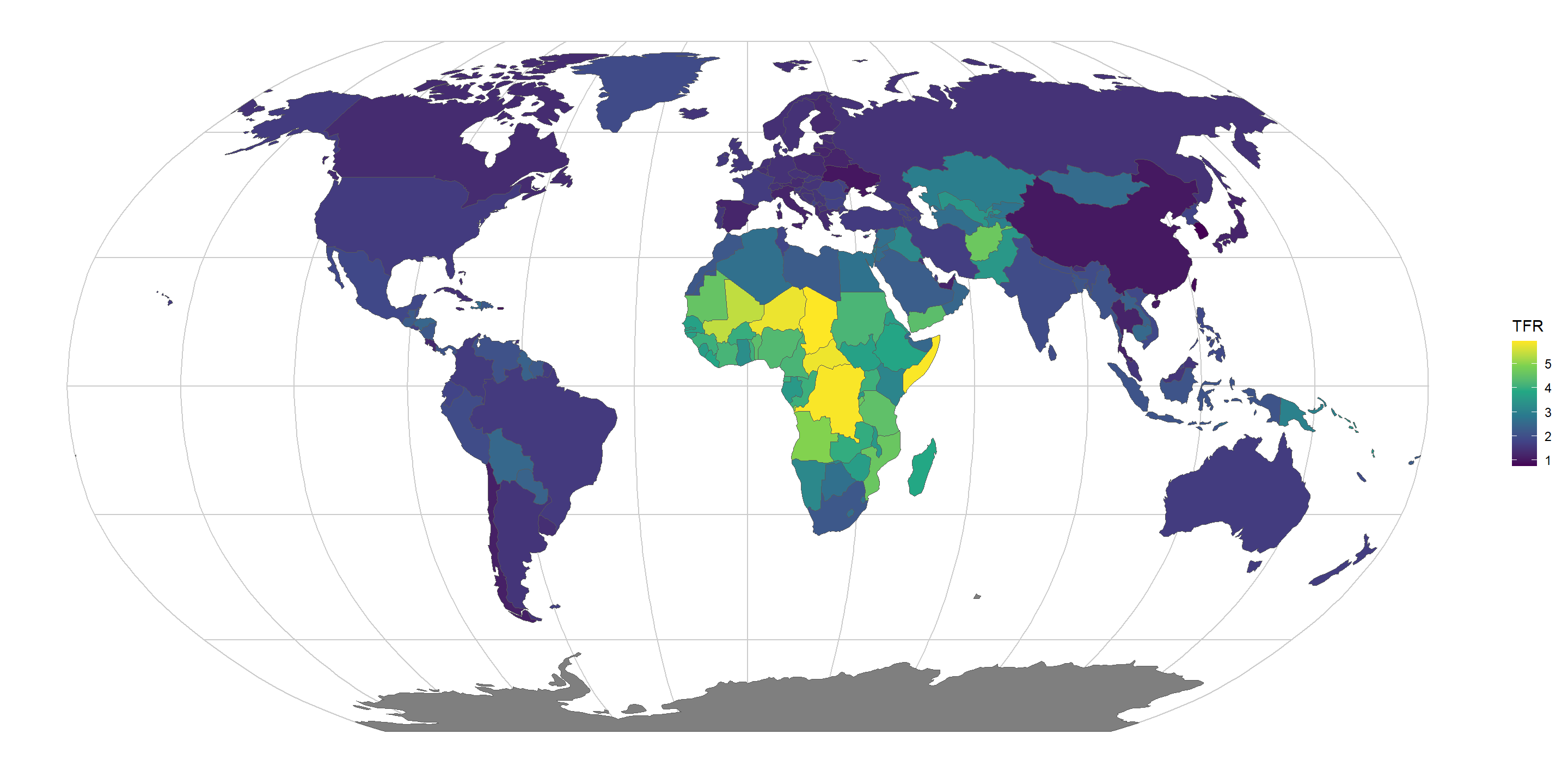

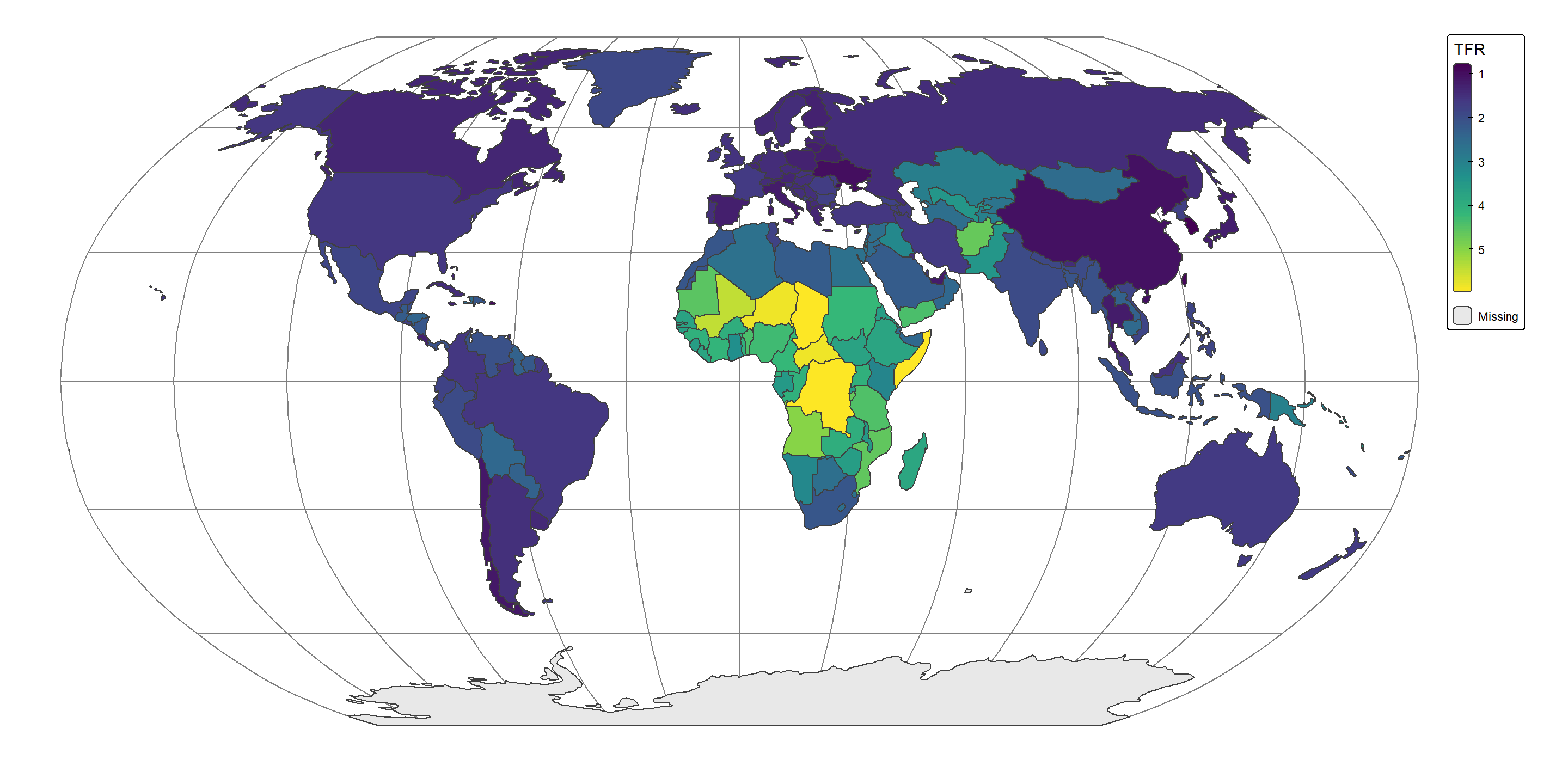

ggplot2 vs tmap: 세계지도

library(tidyverse)
library(spData)
library(sf)
data(world)
world <- st_as_sf(world)
wpp_2024 <- read_rds("wpp_2024.rds")
my_wpp <- wpp_2024 |>
  filter(year == 2025)
world_data <- world |>
  left_join(my_wpp, join_by(iso_a2 == ISO2))
world_map <- ggplot() +
  geom_sf(data = world_data, aes(fill = TFR, text = name_long)) +
  coord_sf(crs = "+proj=robin") +
  scale_fill_viridis_c() +
  scale_x_continuous(breaks = seq(-180, 180, 30)) +
  scale_y_continuous(breaks = c(-89.5, seq(-60, 60, 30), 89.5)) +
  theme(
    panel.background = element_rect("white"),
    panel.grid = element_line(color = "gray80")
  )
world_map

library(tmap)
tm_world_map <- tm_shape(world_data, crs = "+proj=robin") +
  tm_graticules(
    labels.show = FALSE,
    x = seq(-180, 180, 30),
    y = c(-89.5, seq(-60, 60, 30), 89.5)
  ) +
  tm_polygons(
    fill = "TFR",
    fill.scale = tm_scale_continuous(values = "viridis")
  ) +
  tm_layout(frame = FALSE)
tm_world_map

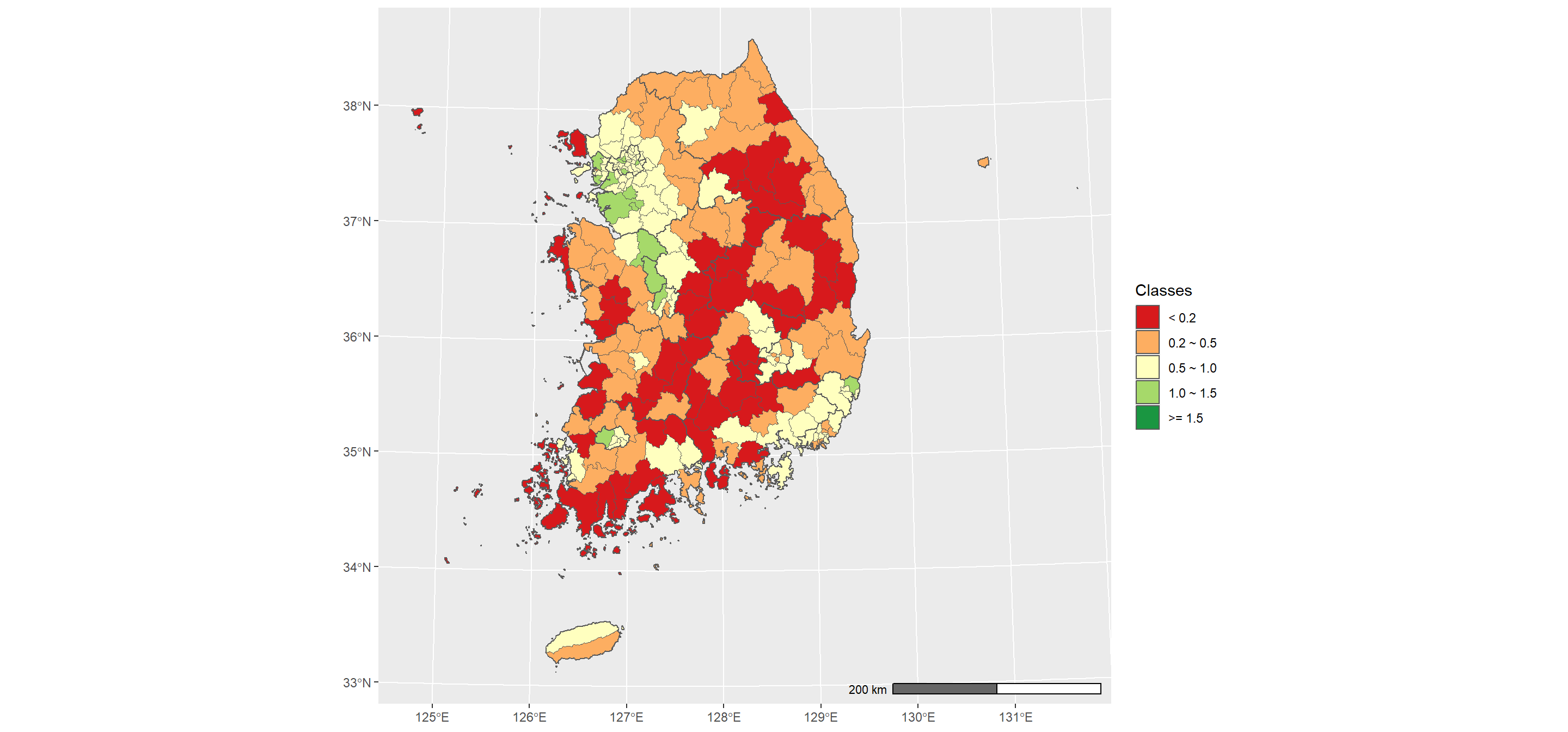

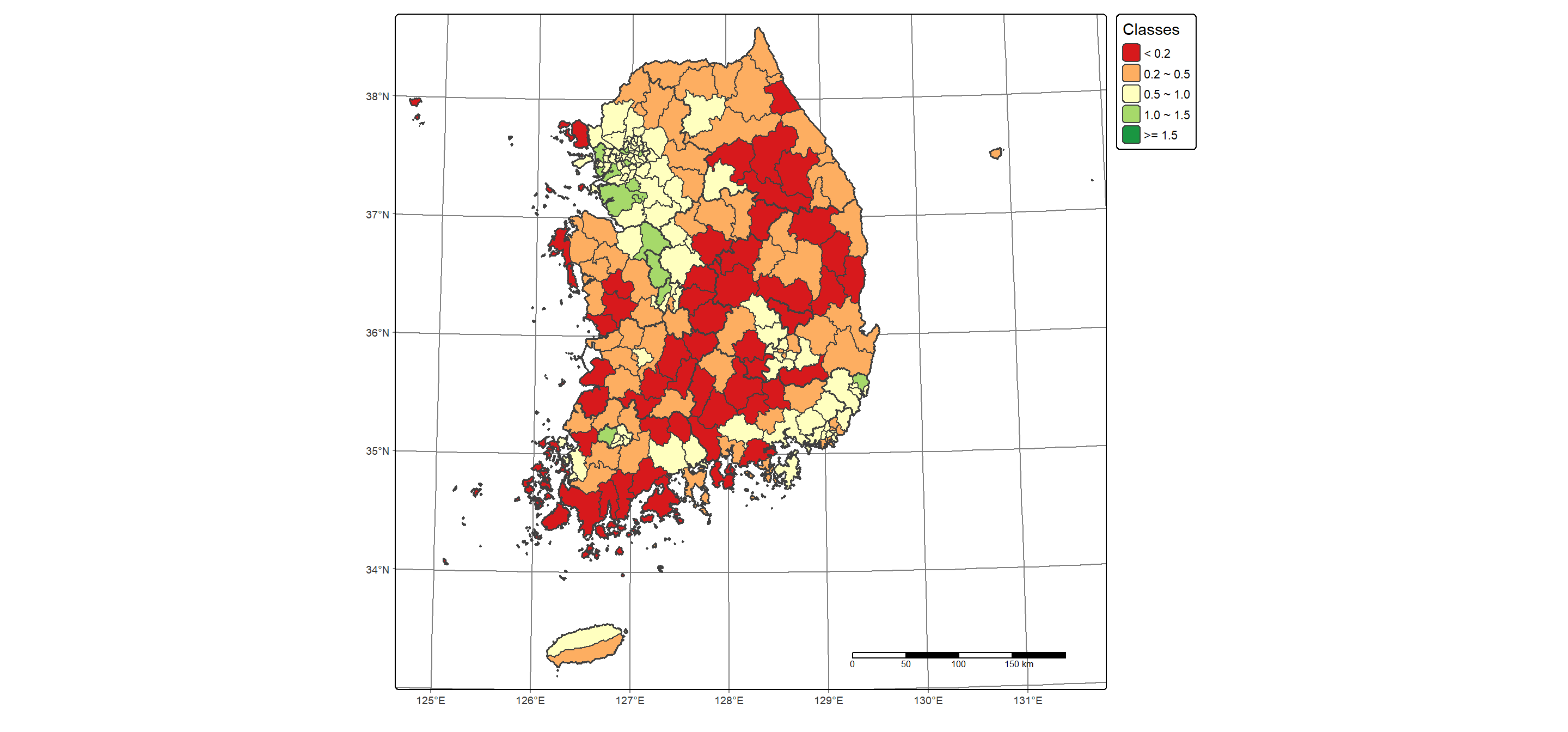

ggplot2 vs tmap: 우리나라 지도

library(tidyverse)
library(sf)
sido_shp <- st_read("sido.shp", options = "ENCODING=CP949")
sigungu_shp <- st_read("sigungu.shp", options = "ENCODING=CP949")
data_sigungu <- read_rds("data_sigungu.rds")
sigungu_data <- sigungu_shp |>
  left_join(data_sigungu, join_by(SGG1_CD == C1))
library(ggspatial)
sigungu_data <- sigungu_data |>
  mutate(
    index_class = case_when(
      index < 0.2 ~ "1",
      index >= 0.2 & index < 0.5 ~ "2",
      index >= 0.5 & index < 1.0 ~ "3",
      index >= 1.0 & index < 1.5 ~ "4",
      index >= 1.5 ~ "5"
    ),
    index_class = fct(index_class, levels = as.character(1:5))
  )
class_color <- c("1" = "#d7191c", "2" = "#fdae61",
                 "3" = "#ffffbf", "4" = "#a6d96a",
                 "5" = "#1a9641")
ggplot_map <- ggplot() +
  geom_sf(
    data = sigungu_data,
    aes(fill = index_class, text = SGG1_FNM),
    show.legend = TRUE
  ) +
  geom_sf(
    data = sido_shp,
    fill = NA,
    lwd = 0.5
  ) +
  scale_fill_manual(
    name = "Classes",
    labels = c("< 0.2", "0.2 ~ 0.5", "0.5 ~ 1.0",
               "1.0 ~ 1.5", ">= 1.5"),
    values = class_color, drop = FALSE
  ) +
  annotation_scale(
    location = "br",
    bar_cols = c("gray40", "white"),
    width_hint = 0.4
  )
ggplot_map

class_color <- c("#d7191c", "#fdae61", "#ffffbf", "#a6d96a", "#1a9641")
tmap_map <- tm_graticules(labels.cardinal = TRUE) +
  tm_shape(sigungu_data) +
  tm_polygons(
    fill = "index", id = "SGG1_FNM",
    fill.scale = tm_scale_intervals(
      values = class_color,
      breaks = c(0, 0.2, 0.5, 1.0, 1.5, Inf),
      labels = c("< 0.2", "0.2 ~ 0.5", "0.5 ~ 1.0",
               "1.0 ~ 1.5", ">= 1.5")
    ),
    fill.legend = tm_legend(title = "Classes")
  ) +
  tm_shape(sido_shp) + tm_borders(lwd = 1.5) +
  tm_scalebar(breaks = seq(0, 200, 50))
tmap_map

인터랙티브 지도: ggplotly() 함수

library(plotly)
ggplotly(world_map)

인터렉티브 지도: ggiraph 패키지

library(ggiraph)
sigungu_data <- sigungu_data |>
  mutate(
    index = format(index, digits = 4, nsmall = 4),
    my_tooltip = str_c("Name: ", SGG1_FNM, "\n Index: ", index)
  )
gg <- ggplot() +
  geom_sf_interactive(
    data = sigungu_data,
    aes(fill = index_class, tooltip = my_tooltip, data_id = SGG1_FNM),
    show.legend = TRUE
  ) +
  geom_sf(data = sido_shp, fill = NA, lwd = 0.5) +
  scale_fill_manual(
    name = "Classes",
    labels = c("< 0.2", "0.2 ~ 0.5", "0.5 ~ 1.0", "1.0 ~ 1.5", ">= 1.5"),
    values = class_color, drop = FALSE
  )
girafe(ggobj = gg) |>
  girafe_options(opts_hover(css = "fill: gray"))

leaflet: 자바스크립트 라이브러리

https://leafletjs.com/

leaflet: 단순 일반도

library(leaflet)
leaflet() |>
  addTiles() |>
  addPopups(126.955184, 37.460422, "Sang-Il's Office",
            options = popupOptions(closeButton = FALSE))

leaflet: 매시업(mashup) 주제도

library(leaflet)
world_data <- world_data |> filter(!is.na(TFR))

bins <- c(0, 1.5, 2.1, 3, 4, 5, Inf)
pal <- colorBin("YlOrRd", domain = world_data$TFR, bins = bins)
labels <- sprintf("<strong>%s</strong><br/>%g",
  world_data$name_long, world_data$TFR) |> lapply(htmltools::HTML)

leaflet(world_data) |>
  addProviderTiles(providers$Esri.WorldTopoMap) |>
  addPolygons(
    fillColor = ~pal(TFR), weight =  2, opacity = 1, color = "white",
    dashArray = "3", fillOpacity = 0.6,
    highlightOptions = highlightOptions(
      weight = 5, color = "#666", dashArray = "",
      fillOpacity = 0.6, bringToFront = TRUE
    ),
    label = labels,
    labelOptions = labelOptions(
      style = list("font-weight" = "normal", padding = "3px 8px"),
      textsize = "15px", direction = "auto"
    )
  ) |>
  addLegend(
    pal = pal, values = ~TFR, opacity = 0.6, title = NULL, position = "bottomright"
  )
library(tmap)
class_color <- c("#d7191c", "#fdae61", "#ffffbf", "#a6d96a", "#1a9641")
sigungu_data <- sigungu_data |> mutate(index = as.numeric(index))
tmap_mode(mode = "view")
my_tmap <- tm_shape(sigungu_data) +
  tm_polygons(
    fill = "index", fill_alpha = 0.6, col_alpha = 0.5,
    popup.vars = c("지역소멸위험지수: " = "index"),
    popup.format = list(index = list(digits = 3)),
    id = "SGG1_FNM",
    fill.scale = tm_scale_intervals(
      values = class_color, breaks = c(0, 0.2, 0.5, 1.0, 1.5, Inf),
      labels = c("< 0.2", "0.2~0.5", "0.5~1.0", "1.0~1.5", ">= 1.5")
    ),
    fill.legend = tm_legend(title = "Classes")
  ) +
  tm_shape(sido_shp) + tm_borders(lwd = 2)
my_tmap
